Netwerkontwerp

Het ontwerpen van elektriciteitsnetwerken is een cruciale stap om een betrouwbare en efficiënte energievoorziening te garanderen. Afhankelijk van het spanningsniveau - laagspanning (LS), middenspanning (MS) en hoogspanning (HS) - brengt het ontwerp verschillende uitdagingen met zich mee. In dit hoofdstuk bespreken we de principes en methodologieën voor netwerkontwerp, inclusief netberekeningen die essentieel zijn voor een veilig en duurzaam netwerk

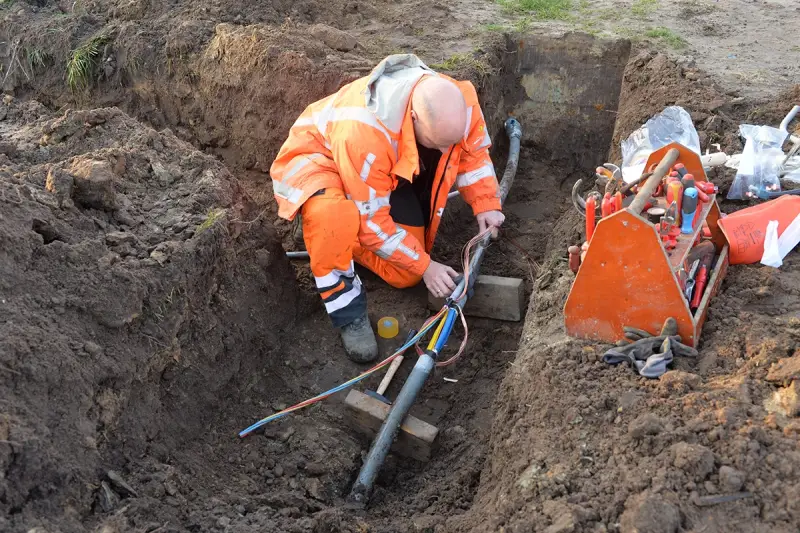

Laagspanningsnetwerken



Laagspanningsnetwerken (tot 1 kV) vormen de laatste schakel in de distributieketen en leveren elektriciteit direct aan huishoudens en kleine bedrijven. Bij het ontwerp van laagspanningsnetwerken zijn de volgende aspecten van belang:

  1. Belastingsberekening:

    • Analyse van de verwachte belasting per wijk of gebouw.

    • Rekening houden met piekbelastingen en toekomstige groei.

  2. Kabelselectie:

    • Gebruik van kabels met voldoende stroomdraagvermogen.

    • Minimaliseren van spanningsval (≤ 5%).

  3. Bescherming en selectiviteit:

    • Installatie van zekeringen en aardlekschakelaars om kortsluitingen en overbelastingen te voorkomen.

    • Waarborgen van selectiviteit om uitval van andere delen van het netwerk te vermijden.

  4. Netberekeningen:

    • Berekening van kortsluitstromen om de juiste beveiliging te dimensioneren.

    • Spanningsverliesberekeningen voor optimale kabeldimensionering.

Middenspanningsnetwerken



Middenspanningsnetwerken (1 kV tot 50 kV) verbinden transformatorstations met distributiestations en grotere verbruikers. Het ontwerp van middenspanningsnetwerken vereist een balans tussen betrouwbaarheid, flexibiliteit en kosten.

  1. Topologiekeuze:

    • Keuze tussen ringvormige netwerken of radiale netwerken, afhankelijk van de redundantievereisten.

  2. Netcapaciteit:

    • Bepalen van de maximale belasting op kabels en schakelaars.

    • Optimalisatie van het aantal transformatorstations voor kosten- en verliesreductie.

  3. Beveiligingsstrategie:

    • Toepassing van vermogensschakelaars en stroombegrenzers.

    • Gebruik van remote monitoring voor snellere storingsdetectie.

  4. Netberekeningen:

    • Berekening van kortsluitstromen en fault levels.

    • Load flow-analyse om spanningsprofielen te optimaliseren.

Hoogspanningsnetwerken



Hoogspanningsstations

Epic Engineering, onder leiding van Dennis Tak, heeft uitgebreide ervaring in het ombouwen en moderniseren van hoogspanningsstations. Als technisch manager was Dennis Tak verantwoordelijk voor alle technische aspecten van deze projecten, waaronder primair, secundair, tertiair, telecom, civiele techniek en bouwkunde.


In mijn rol als technisch manager fungeerde ik als sparringpartner voor de projectleider en voerde ik regiewerkzaamheden uit op het gebied van engineering, ontwerp en technische realisatie binnen het projectteam. Ik coördineerde multidisciplinaire teams om complexe projecten succesvol te realiseren, waarbij ik de integraliteit tussen verschillende engineeringdisciplines borgde door de juiste stakeholders te betrekken. Daarnaast hield ik me bezig met het opstellen en aansturen van technische specificaties, werkpakketten, tekeningen en berekeningen voor diverse contracten.

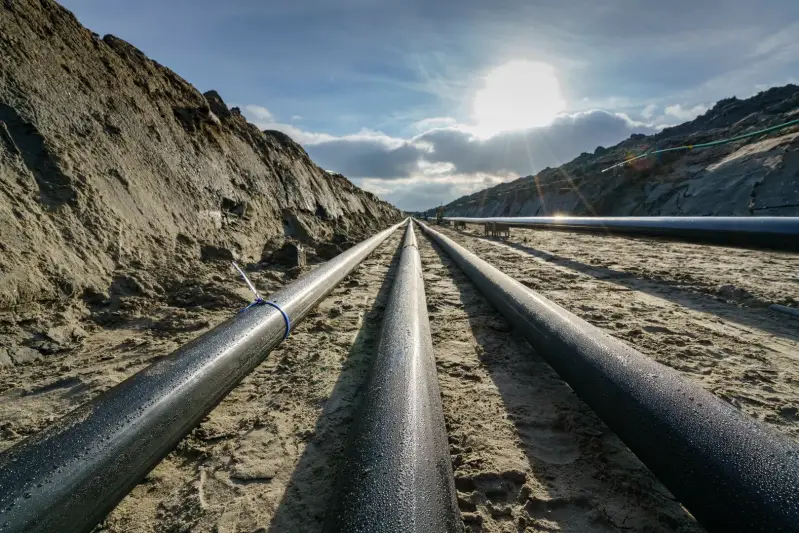

Tracéstudies voor Hoogspanningsverbindingen

Naast onze ervaring met hoogspanningsstations heeft Epic Engineering uitgebreide expertise in het uitvoeren van tracéstudies voor hoogspanningskabels. Wij zorgen voor een grondige analyse van mogelijke tracéopties, waarbij we rekening houden met:

  • Geldende regels en richtlijnen binnen de sector.

  • Milieueffecten en ruimtelijke inpassing.

  • Technische haalbaarheid en kostenoptimalisatie.

  • Overleg met stakeholders, zoals grondeigenaren en overheidsinstanties.

Onze tracéstudies bieden een solide basis voor het realiseren van betrouwbare hoogspanningsverbindingen, waarbij we streven naar een balans tussen technische eisen, maatschappelijke belangen en duurzaamheid.

Conclusie

Het ontwerp van laag-, midden- en hoogspanningsnetwerken vraagt om nauwkeurige planning en gedetailleerde netberekeningen. Door het toepassen van de juiste technieken en tools kunnen betrouwbare, efficiënte en toekomstbestendige netwerken worden gerealiseerd die voldoen aan de eisen van de moderne energiemarkt.
